La rugosité d’un terrain désigne sa propension à perturber l’écoulement du vent du fait des obstacles qu’il présente, tels que la végétation ou les constructions humaines. La grandeur qui la caractérise est homogène à une longueur, et est représentée par z₀ dans l’Eurocode.

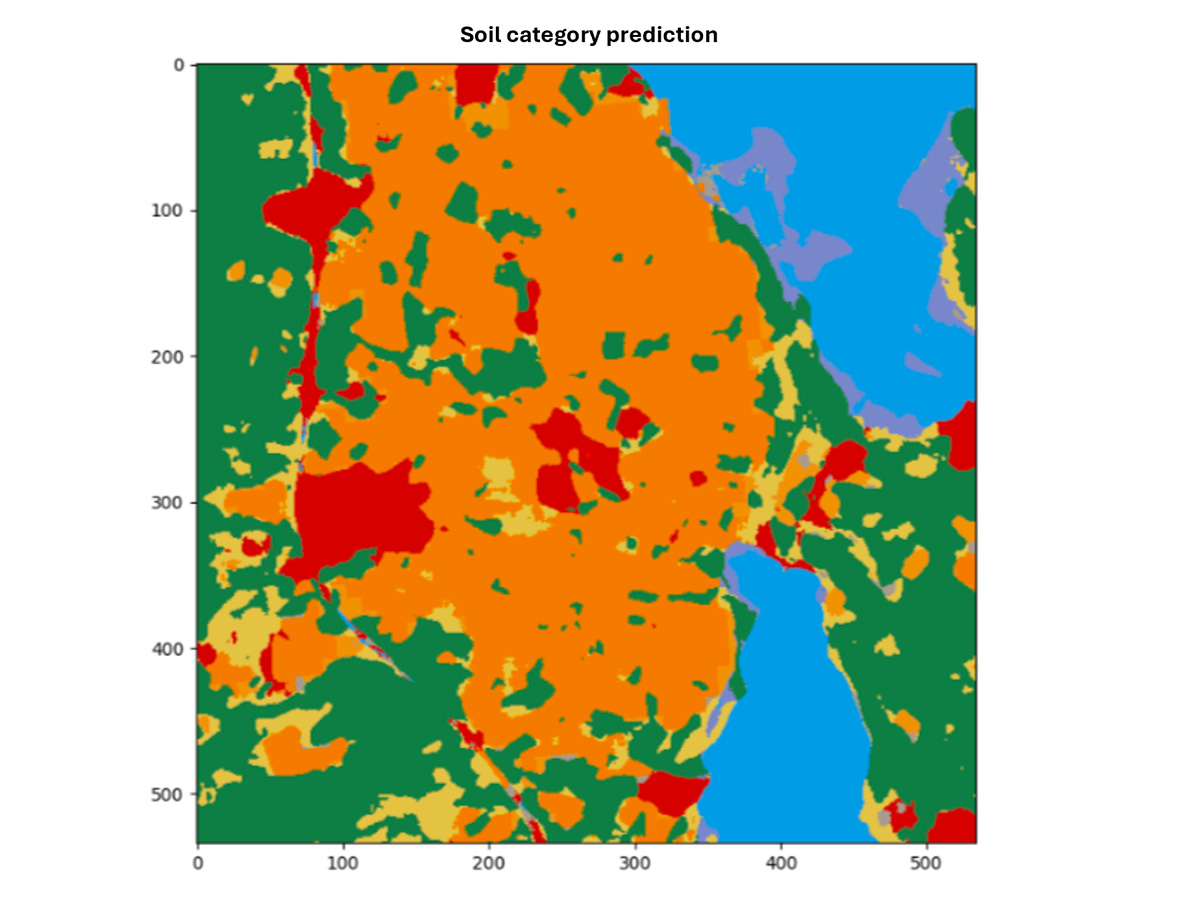

Pour la déterminer dans le cadre d’un projet, BCloads s’appuie sur les travaux de R. Floor de la Technical University of Danemark (Floor et al., 2018 et Floor et al., 2021) qui établissent une longueur de rugosité pour plusieurs typologies de terrain. A partir des coordonnées géographiques (latitude et longitude) du point considéré, BCloads acquiert différentes couches d’imagerie satellite (Dataset Dynamic World construit à partir de la mission Sentinel 2, inventaire biophysique de l'occupation des sols Corine Land Cover), et fait correspondre les longueurs de rugosité aux types de terrains identifiés. Un algorithme permet ensuite de tenir compte de la taille et de la distance de chaque parcelle au point considéré pour calculer la longueur de rugosité résultante, par secteurs de 10°.

L’orographie, caractérisée par les variations d’élévation du sol, influence l’écoulement du vent et a un impact plus important que la rugosité dans de nombreux cas de figure. Elle est prise en compte via le coefficient d’orographie c₀ dans l’Eurocode, qui module la vitesse moyenne du vent, et peut être calculé selon deux procédures:

• La procédure 1 repose sur une formule se basant sur les altimétries de huit points (situés à 500 m et 1000 m au nord, à l’est, au sud et à l’ouest). Elle est simple à mettre en œuvre, mais peut manquer de précision lorsqu’il s’agit d’évaluer l’impact d’une formation orographique localisée, ou d’étudier des constructions de faible hauteur.
• La procédure 2 quant à elle est destinée à caractériser l’impact d’un motif orographique isolé sur l’écoulement du vent, sur la base de la géométrie de ce motif (longueur de pente, inclinaison, hauteur…) et de sa position par rapport au point considéré.

Pour estimer le coefficient d’orographie en un point donné, BCloads applique la procédure 1 d’une part, et de l’autre une procédure 2 adaptée pour couvrir toute configuration orographique en analysant jusqu'à 16 profils de terrain autour du point considéré. Puis le coefficient d’orographie le plus sécuritaire est pris en compte.

L'Eurocode recommande de prendre en compte l'effet de l'orographie lorsqu'elle augment la vitesse de vent de plus de 5%. De ce fait, lorsque le coefficient d'orographie est inférieur à 1.05, BCloads considère une valeur de 1. Lorsque les deux procédures donnent un c0 de 1, alors la fiche de spécifications renvoie la mention 1-2.

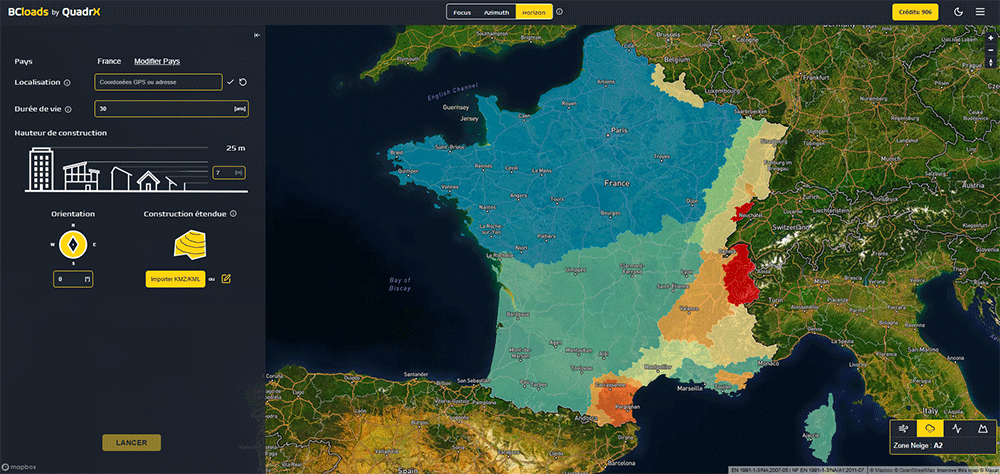

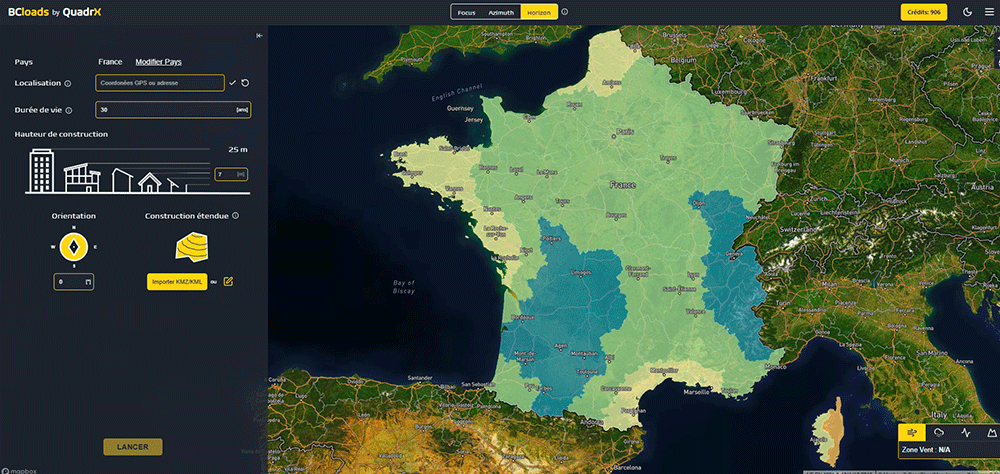

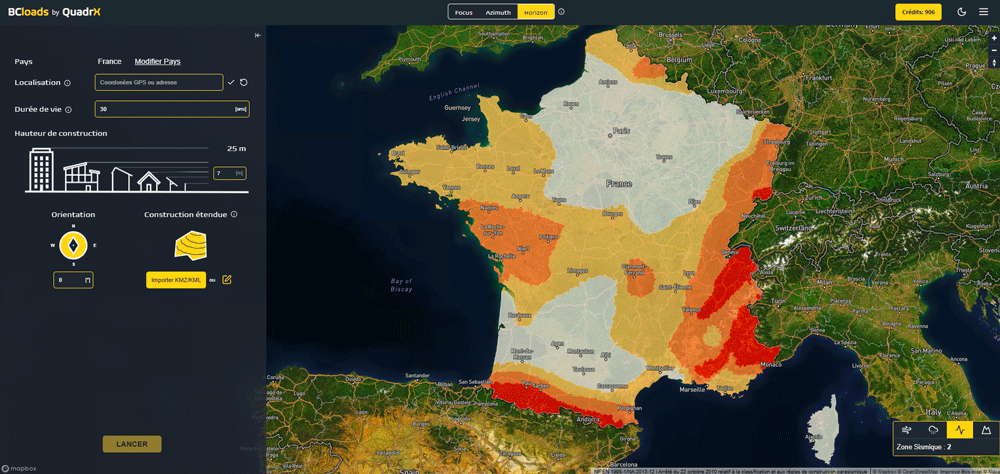

Le coefficient de direction est pris en compte dans les calculs réalisés par BCloads. Il est déterminé à partir de la carte fournie par l’annexe nationale française, et peut être visualisé en cliquant sur l’icône d’œil située à côté de la zone cdir dans le récapitulatif des zones neige vent et séisme en modes Azimuth et Horizon (lorsqu’une mire s’affiche sur le point considéré).

Le secteur concerné par le cdir s’affiche alors sur la mire.

Aujourd’hui BCloads permet de spécifier tout projet situé en France métropolitaine.

Cette couverture sera graduellement étendue à d’autres pays en intégrant leurs annexes et codes de constructions, n’hésitez pas à solliciter QuadrX pour faire part de vos besoins.

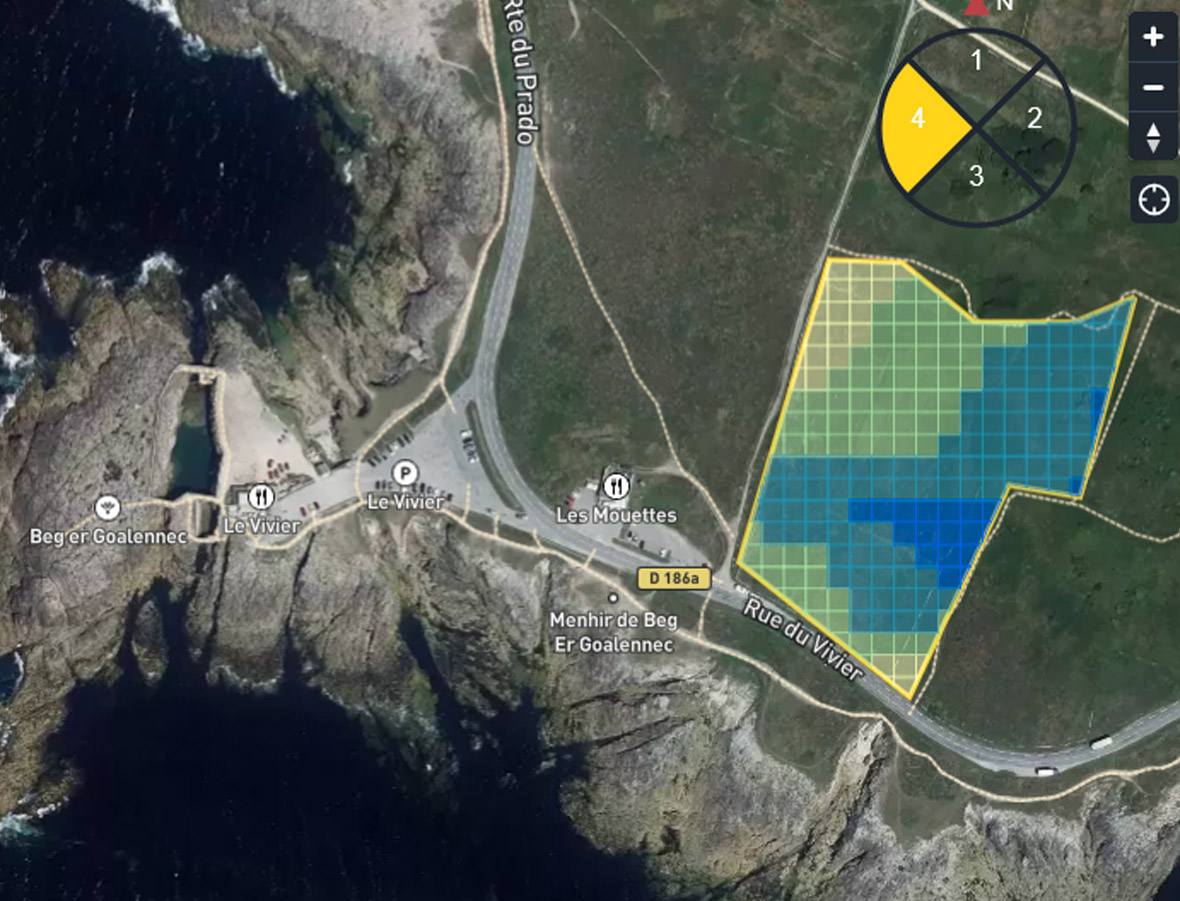

Afin d’étudier des projets s’étendant sur des surfaces importantes (comme des centrales photovoltaïques par exemple), le mode Horizon de BCloads permet de cartographier les coefficients d’orographie et de rugosité (et par conséquent la pression dynamique de pointe qui en résulte) sur une aire préalablement définie.

Les images utilisées par BCloads pour le calcul de ces coefficients ayant une résolution de 5m, il est recommandé d’utiliser ce mode pour des surfaces de constructions dont les grandeurs caractéristiques sont d’au moins quelques dizaines de mètres, ou pour identifier l'endroit idéal d'une construction au sein d'une surface significative.

D’autre part, la surface maximale autorisée pour un projet est de 50 ha. Dans le cas d'un projet multi-parcelles, cette limite s'applique au rectangle minimum contenant l'ensemble des parcelles.

BCloads propose deux types de comptes:

• Administrateur
• Utilisateur

Le premier compte d'une entreprise est obligatoirement un administrateur, car c'est lui qui a accès à la gestion des crédits (souscriptions d'abonnements, achats ponctuels, accès aux factures). Puis celui-ci peut inviter d'autres personnes, en tant qu'administrateurs ou utilisateurs. Ces derniers ne peuvent pas souscrire à des abonnements, mais doivent effectuer une demande auprès du ou des administrateurs de l'organisation.

En fonction du mode de calcul demandé et de la complexité du projet, un calcul BCloads prend généralement entre 30 secondes et 3 minutes, le temps nécessaire pour accéder aux données satellites et les traiter.
